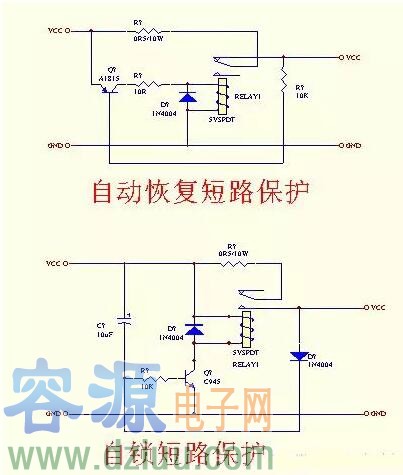

一個經典輸出短路保護電路
上電：C2 兩端電壓不能突變，Q2基極電壓由VCC開始下降，下降到Q2可以導通(BE結壓降取0.7V)，這個時間大概是0.12mS。但是同時Q1也在起到阻止 Q2導通的作用，Q1導通的時間大概是：5.87mS也就是說 Q2在5.87mS后才會導通，但是同時C3在阻止Q3的導通，阻止時間是0.17mS。
Q3在上電0。17MS后導通，負載得電，Q3 C極電壓達到13.3左右，迫使Q2截至，由此可見Q1可以去掉。
短路時，Q3 C極被拉低，Q2導通，形成自鎖，迫使Q3截止，Q3截至后面負載沒有電壓，這時有沒有負載已經沒有關系了，所以即使拿掉負載也不會有輸出。要想拿掉負載后恢復輸出，可以在Q3得 C E結上接一個電阻，取1K左右。
