串聯穩壓電源電路和典型應用電路圖(圖文)
→（UT2）C↑→（UT1）B↑→（UT1）CE↓→UO↑
當輸出電壓升高時整個變化過程與上面完全相反，這里就不再贅述，簡單的用下圖表示：
UO↑→（UT2）O↑→UD1恒定→（UT2）BE↑→（IT2）B↑→（IT2）E↑→（UT2）CE↓
→（UT2）C↓→（UT1）B↓→（UT1）CE↑→UO↓
與簡易串聯穩壓電源相似，當輸入電壓UI或者負載等其他情況發生時，都會引起輸出電壓UO的相應變化，最終都可以用上面分析的過程說明其工作原理。

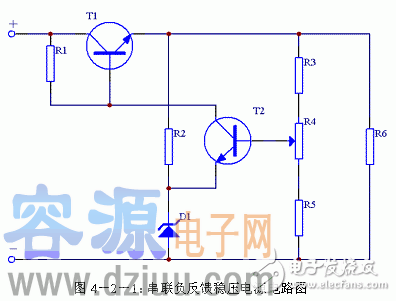

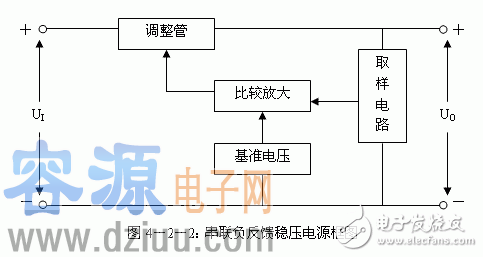

在串聯負反饋穩壓電源的整個穩壓控制過程中，由于增加了比較放大電路T2，輸出電壓UO的變化經過T2放大后再去控制調整管T1的基極，使電路的穩壓性能得到增強。T2的β值越大，輸出的電壓穩定性越好。
2、調節輸出電壓
前面我們還說到R3～R5是取樣電路，由于取樣電路并聯在穩壓電路的輸出端，而取樣電壓實際上是通過這三個電阻分壓后得到。在選取R3～R5的阻值時，可以通過選擇適當的電阻值來使流過分壓電阻的電流遠大于流過T2基極的電流。也就是說可以忽略T2基極電流的分流作用，這樣就可以用電阻分壓的計算方法來確定T2基極電壓（UT2）B。
當R4滑動到最上端時T2基極電壓（UT2）B為：
