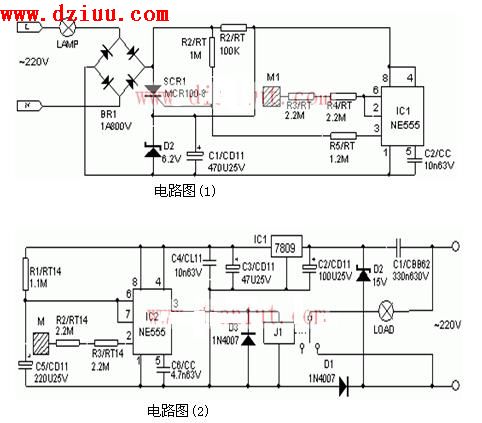

說明：IC2與外圍電路組成單穩態電路，待機時，IC2（3）腳輸出為J1釋放負載不工作。C5經IC2的（7）腳放電。當開燈時，當人手觸摸感應片時，人體的感應信號加至IC2（2）腳，觸發IC2翻轉，（3）腳變為“1”使J1吸合，負載得電工作。《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

此后R1對C5充電，當C5上的電壓上升至電源電壓的2/3 時，IC2再次翻轉，（3）腳輸出恢復為“0”，J1釋放,負載停止工作。電路的定時時間T=1.1R1*C5。本電路采用繼電器開關器件，故LOAD可以是白熾燈或其他電器，如節能燈、排氣扇、節電燈等電路中。《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
