本恒溫控制器具有用途廣泛、精度較高、造價低廉、裝調等特點。    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　工作原理
   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

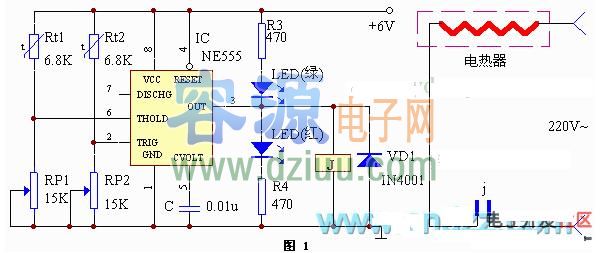

　恒溫控制器由熱敏電阻Rt1、Rt2、NE555時基電路、溫度范圍電阻RP1、RP2及控制執行機構組成，電路如圖1(點此下載原理圖)。Rt1、RP1為上限溫度檢測電阻，Rt2、RP2為下限溫度檢測電阻。當溫度下降時，②腳電位低于1/3Vcc時，③腳輸出高電平，J吸合，LED2點亮，開始加熱。當溫度升高而使IC⑥腳電位高于2/3Vcc時，③腳輸出低電平，J釋放，斷開受控“電熱器”的電源，停止加熱。    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　元器件選擇與制作


編　號名　稱型　號數　量Rt1、Rt2熱敏電阻6.8K　負溫度系數2RP1、RP2微調電阻15K2R3、R4電阻470Ω2C滌綸電容0.011LED發光二極管綠、紅各1個2IC時基集成電路NE5551J電磁繼電器電壓6V 電流參考電熱器1     <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　 時，首選應上限溫度，把Rt1置于所要求的上限溫度環境中（用溫度計監測），過一分鐘后（Rt1與環境達到熱平衡），調RP1起到LED1剛好發光為止，反復多調幾次，可先將②腳與地短接一下，使③腳輸出高電平（LED1亮），這樣便于觀察翻轉。然后下限溫度，過程同上，RP2使紅LED2亮，也要反復幾次，可先將⑥腳與電源Vcc短接一下，以使③腳輸出低電平，觀察電路翻轉。    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　電路最好用小型穩壓電源供電    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　該電路稍加修改，可超（高、低）溫報警器。    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
