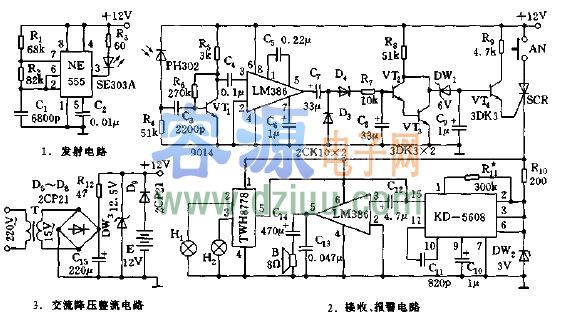

電路分別介紹了發射電路和接收電路，下面提供介紹用電路圖   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

該電子看門狗在人走近時，會發出“汪、汪”的狗叫聲，兩只眼睛閃爍。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

當有人走近時候，將紅外光束遮斷時，接收電路無音頻信號輸入，而使VT2、VT3截止。，DW1擊穿，VT4飽和導通，SCR受觸發導通，將音響電路的電源接通。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

狗吠電路采用模擬狗叫的KD-5608集成塊，其聲頻信號一路集成放大器LM386進行放大，推動喇叭發出宏亮的狗叫聲；一路加至功率開關電路TWH8778，驅動兩支燈泡，發出閃爍的光亮，模擬狗的兩只眼睛   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
