幾種常見開關電源電路圖

時間:2018-12-20 10:38:13來源:網絡作者:電子愛好者點擊:次

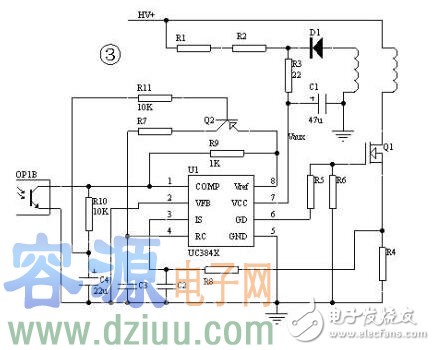

　用UC3842做的開關電源的典型電路見圖1。過載和短路保護，一般是通過在開關管的源極串一個電阻（R4），把電流信號送到3842的第3腳來實現保護。　　當電源過載時，3842保護動作，使占空比

　　2. 在輸出電壓較低時，如3.3V、5V，由于輸出電流大，過載時輸出電壓下降不大，也很難調整R3到一個理想的數值；

　　3. 在正激應用時，輔助電壓Vaux雖然也跟隨輸出變化，但跟輸入電壓HV的關系更大，也很難調整R3到一個理想的數值。

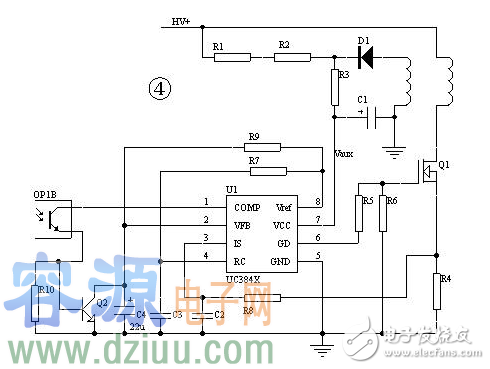

　　這時如果采用輔助電路來實現保護關斷，會達到更好的效果。輔助關斷電路的實現原理：在過載或短路時，輸出電壓降低，電壓反饋的光耦不再導通，輔助關斷電路當檢測到光耦不再導通時，延遲一段時間就動作，關閉電源。

　　幾種常見開關電源電路圖

　　幾種常見開關電源電路圖
開關電源電路圖２

容－源－電－子－網－為你提供技術支持
