CXA1191M收音電路圖

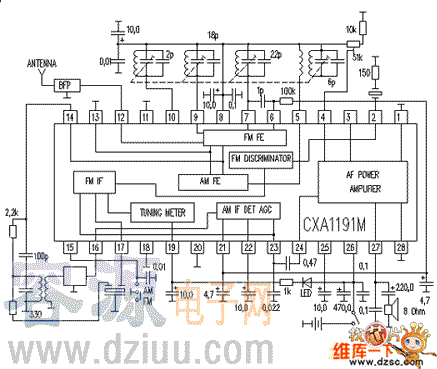

CXA1191M收音電路圖如下圖所示
CXA1191集成塊功能是：
1腳靜噪，
2腳調頻鑒頻，
3腳反饋，
4腳音量控制，
5腳調幅本振，
6腳AFC，
7腳調頻本振，
8腳基準電壓，
9腳調頻調諧，
10腳調幅調諧，
11腳接地，
12腳高放輸入，
13腳接地，
14腳調頻調幅中放輸出，
15腳調頻調幅開關控制，
16腳調幅中放輸入，
17腳調頻中放輸入，
18腳地，
19腳FM調諧指示，
20腳地，
21、22腳AGC、AFC，
23腳檢波輸出，
24腳音頻輸入，
25腳濾波，
26腳電源，
27腳音頻輸出，
28腳地。

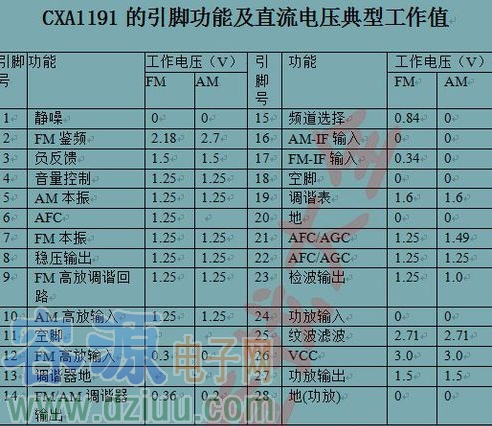

CXA1191M收音電路圖引腳功能：
容－源－電－子－網－為你提供技術支持
本文地址：http://www.mnu8.com/gongfangdianlu/y/15712936213298.shtml
本文標簽:
- 上一篇文章：電子語音錄放模塊電路圖
- 下一篇文章：tda2030a經典電路
-
采用三極管設計收音機低放電路
三極管最基本的作用是放大作用，它可以把微弱的電信號變成一定強度的信號，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量罷了。三極管有一個重要參數就是電流放大系數β。當三極管的基極上
關鍵詞： 所屬欄目：音頻功放電路 -
基于89c4051設計手持式頻率合成數字調頻收音機
89c4051是美國ATMEL公司生產的低電壓、高性能CMOS 8位單片機，片內含4k bytes的可反復擦寫的只讀程序存儲器（PEROM）和128bytes的隨機數據存儲器（RAM），器件采用ATMEL公司的高密度、非易失性存儲技術生產，兼
關鍵詞： 所屬欄目：音頻功放電路 -
CXA1019S收音機電路圖及引腳功能、電路參數
本文介紹CXA1019S收音機電路圖及引腳功能參數等，在收音機電路中，應用CXA1019S集成電路的很多，當然問題也出現很多，下面介紹CXA1019S電路原理。
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
TDA2005S構成的20w公共汽車收音機及擴音機電路
如圖所示電路，其工作原理為：本電路是采用TDA2005S雙低頻功率放大集成電路的公共汽車收音和擴音電路。圖中輸入端可以接話筒或收音機的低頻電壓放大輸出級。每個TDA2005S輸出10W功率，可帶4個揚聲器。兩路輸出可
關鍵詞： 所屬欄目：音頻功放電路 -
由TDA2005S構成的200W公共汽車收音機和擴音機電路
工作原理：采用TDA2005S雙低頻功率放大集成電路的公共汽車收音和擴音電路。圖中輸入端可以接話筒或收音機的低頻電壓放大輸出級。每個TDA2005S輸出10W功率，可帶4個揚聲器。兩路輸出可帶8個揚聲器，可分放在車內
關鍵詞： 所屬欄目：音頻功放電路 -
KA2292-單片立體聲收音集成電路圖
KA2292是韓國三星(SAMSUNG)公司近年來推出的新穎單片音響集成電路，內含調頻立體聲解碼電路，應用在音響電路中，主要是用來完成AM/FM多波段收音功能。 1、KA2292主要功能 KA2292集成電路的調頻部分主要包
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -

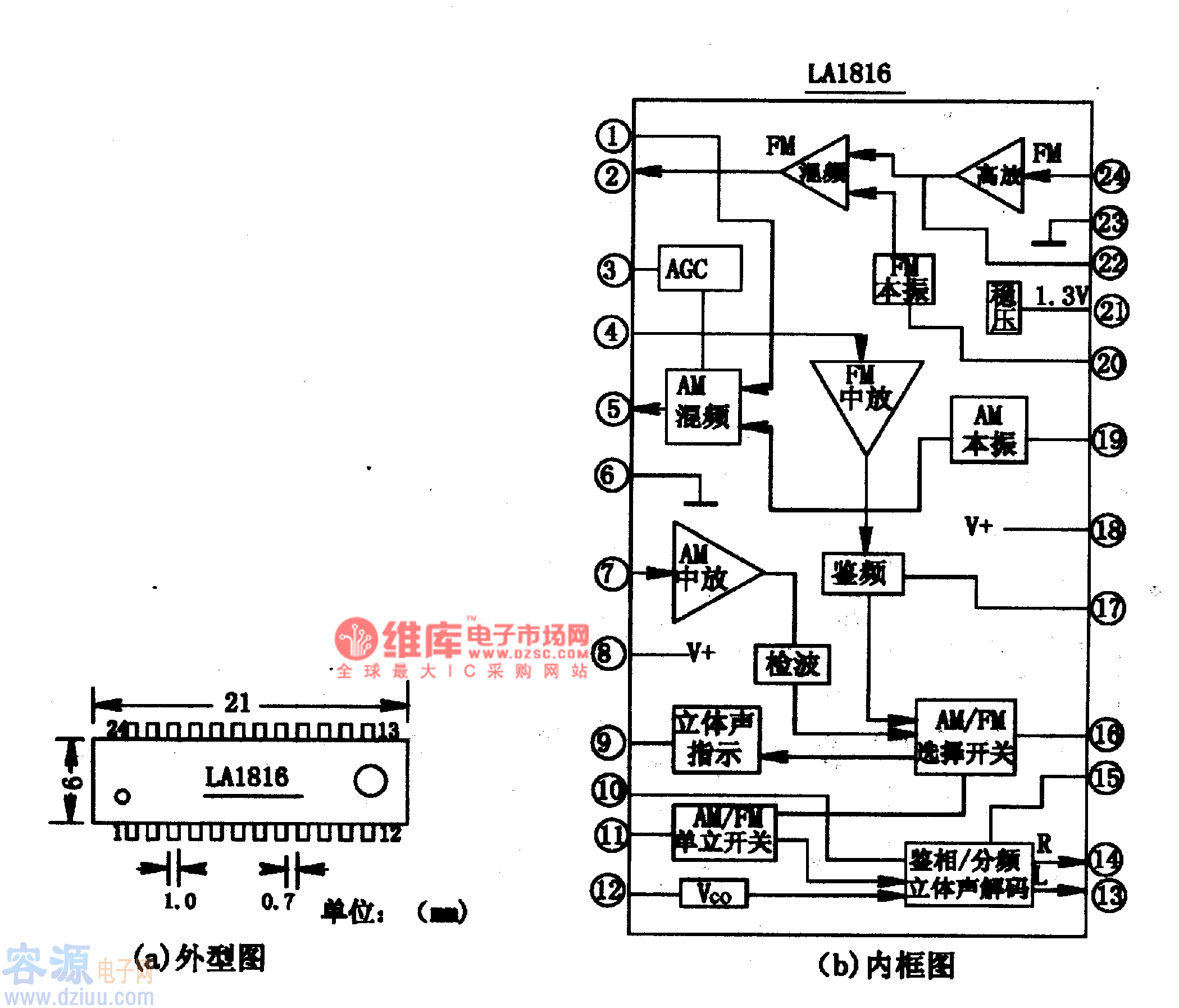

LAl816、LAl816M-單片AM/FM立體聲收音集成電路圖
